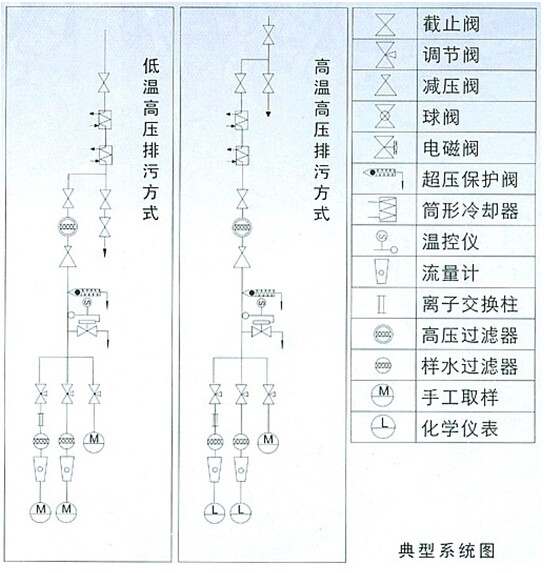

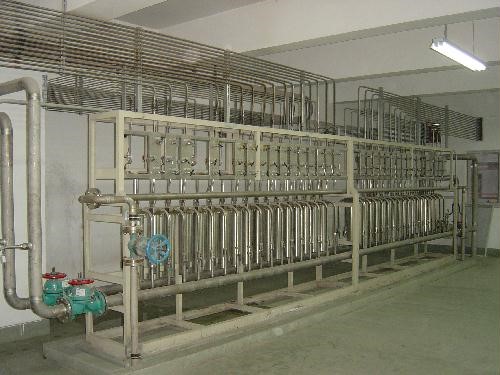

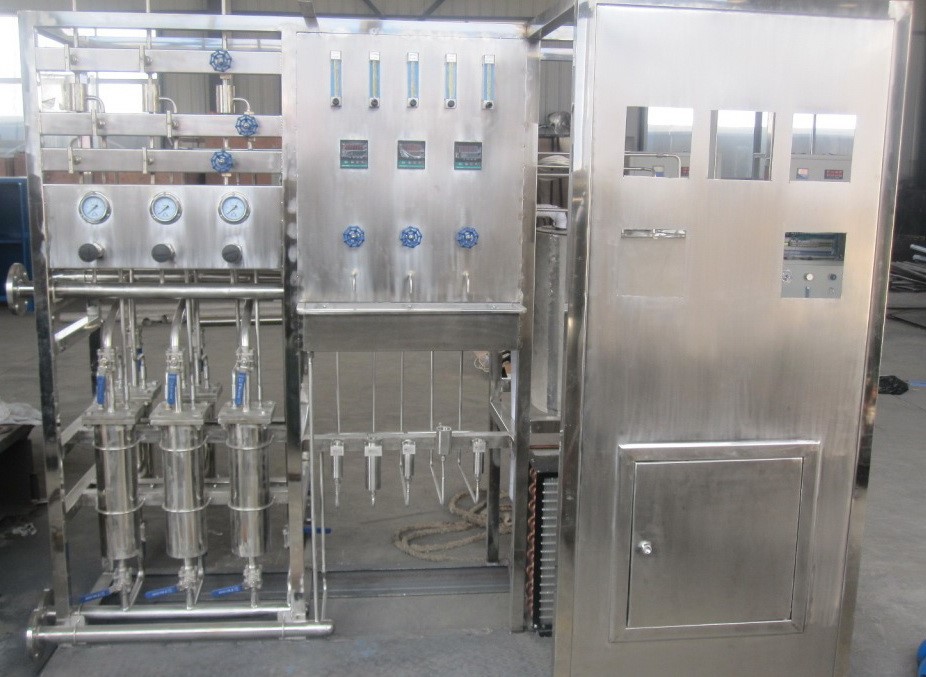

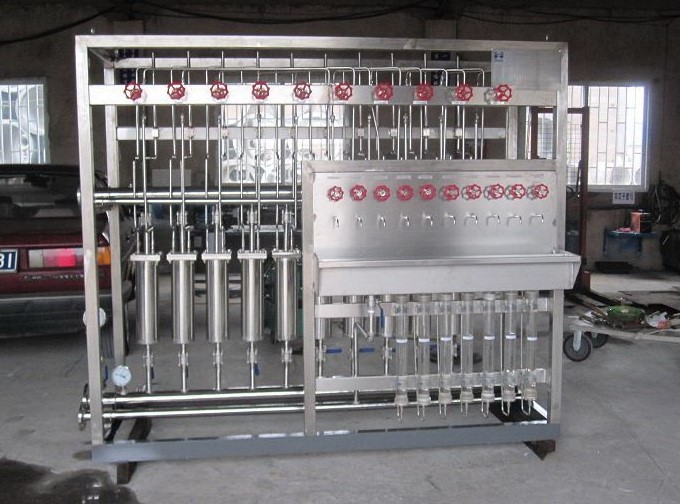

概述 我公司研制的ZQZ系列汽水取样装置用于火力发(热)电系统对水和蒸汽进行集中连续取样,并通过配套仪表和微机对样品进行化学分析和监测,以保证发电机组安全 、可靠运行,研制生产的装置已广泛应用于25MW、50MW、125MW、200MW、300MW、600MW机组上,深得用户好评并达到等级研制水平。其中三项主要零部件获国家专利和一项联合国技术信息促进系统中国国家分部颁发的“发明创新科技之星奖”。1996年6月由电力部规划设计总院组织在邹县发电厂现场,对装置进行了部级专家评审。并于1997年获得电力成套局和电力规划院颁发的300MW机组的生产许可证。2000年3月通过国家ISO9002质量体系认证。 特点 1、合理的系统设计----冷却系统、减压系统、保护系统、排污系统组成了装置的核 心,保证了化学仪表安全可靠运行。 2、巧妙的结构----采用三座标框架结构,并获国家专利的热工架即湿盘,其X向按取样点均匀布置,对应每个取样点X向的Y-Z平面上,按系统设计要求布置管路及零部件,使整个装置结构紧凑、体积小、便于操作维护。 3、先进的零部件----获国家专利冷却器和减压阀具有国内先进水平。 装置结构 减温减压架,人工取样架,仪表盘架(或增加恒温装置)结构。 装置特点 采用先降温后减压的原理 进口高压阀门,抗冲刷能力,使用寿命长 两级压力保护,保护装置部件样本流量均匀,可满足多路取样要求 恒温系统采用开式恒温,稳定性好,样水温度在25℃±1℃ 样水粗滤和细滤相结合,维护良小 部件特色 1.球形高温高压截止阀,阀芯可更换 2.返冲洗高温高压过滤器,免维护 3.样水自动恒压技术 4.人工取样阀限流功能 5.仪表过滤器过滤及单向止回双功能 6.具有专利的全自动流量平衡控制系统 性能指标
压力PRESSURE
温度TEMPERATURE
≤39MPA
650℃
冷却水参数
60MW机组
150MW机组
350MW机组
660MW机组
10T/H
10~15T/H
20~30T/H
35~40T/H
冷却水要求
温度
≤35℃
压力
≥0.25MPA
样品参数
样水压力
样水温度
样水流量
0.1~0.5 MPA
≤冷却水进口温度+5℃
1000~2600ML/MIN
人工取样流量
恒温后样品温度
样品压力
单路仪表流量
500~700ML/MIN
25℃±1℃
0.05~0.5 MPA
300~500ML/MIN
管道常规接口尺寸及材质
高温高压样水管
¢14*3
316
低温样水管
¢10*1.5 ¢8*1
304
冷却水管
DN100
DN80
DN50
排水管
